一、粉煤灰的特性
       粉煤灰是煤粉經(jīng)高溫燃燒后形成的一種似火山灰質(zhì)混合材料。它是燃燒煤的發(fā)電廠將煤磨成100微米以下的煤粉，用預(yù)熱空氣噴入爐膛經(jīng)燃燒形成懸浮狀態(tài)，產(chǎn)生混雜有大量不燃物的高溫?zé)煔?，?jīng)集塵裝置捕集就得到了粉煤灰。粉煤灰的化學(xué)組成與粘土質(zhì)相似，主要成分為二氧化硅、三氧化二鋁、三氧化二鐵、氧化鈣和未燃盡碳。粉煤灰的顆粒組成。按照粉煤灰顆粒形貌，可將粉煤灰顆粒分為：玻璃微珠；海綿狀玻璃體（包括顆粒較小、較密實、孔隙小的玻璃體和顆粒較大、疏松多孔的玻璃體）；炭粒。我國電廠排放的粉煤灰中微珠含量不高，大部分是海綿狀玻璃體，顆粒分布極不均勻。通過研磨處理，破壞原有粉煤灰的形貌結(jié)構(gòu)，使其成為粒度比較均勻的破碎多面體，提高其比表面積，從而提高其表面活性，改善其性能的差異性。
二、粉煤灰利用現(xiàn)狀
　　我國是個產(chǎn)煤大國，以煤炭為電力生產(chǎn)基本燃料。近年來，我國的能源工業(yè)穩(wěn)步發(fā)展，發(fā)電能力年增長率為7.3%，電力工業(yè)的迅速發(fā)展，帶來了粉煤灰排放量的急劇增加，燃煤熱電廠每年所排放的粉煤灰總量逐年增加，1995年粉煤灰排放量達(dá)1.25億噸，2000年約為1.5億噸，到2010年將達(dá)到2億噸，給我國的國民經(jīng)濟(jì)建設(shè)及生態(tài)環(huán)境造成巨大的壓力。另一方面，我國又是一個人均占有資源儲量有限的國家，粉煤灰的綜合利用，變廢為寶、變害為利，已成為我國經(jīng)濟(jì)建設(shè)中一項重要的技術(shù)經(jīng)濟(jì)政策，是解決我國電力生產(chǎn)環(huán)境污染，資源缺乏之間矛盾的重要手段，也是電力生產(chǎn)所面臨解決的任務(wù)之一。經(jīng)過開發(fā)，粉煤灰在建工、建材、水利等各部門得到廣泛的應(yīng)用。粉煤灰可用作水泥、砂漿、混凝土的摻合料，并成為水泥、混凝土的組分，粉煤灰作為原料代替黏土生產(chǎn)水泥熟料的原料、制造燒結(jié)磚、蒸壓加氣混凝土、泡沫混凝土、空心砌磚、燒結(jié)或非燒結(jié)陶粒，鋪筑道路；構(gòu)筑壩體，建設(shè)港口，農(nóng)田坑洼低地、煤礦塌陷區(qū)及礦井的回填；也可以從中分選漂珠、微珠、鐵精粉、碳、鋁等有用物質(zhì)，其中漂珠、微珠可分別用作保溫材料、耐火材料、塑料、橡膠填料。在電廠的燃煤鍋爐系統(tǒng)中，粉煤灰的排放可分為干排和濕排兩種。目前，在水泥工業(yè)發(fā)達(dá)地區(qū)，干粉煤灰作為水泥生產(chǎn)的混合材，行情較好，已呈供不應(yīng)求之勢，躍升為一種資源；濕粉煤灰各項物化性能與干粉煤灰基本一樣，只是由于水份大（較大可達(dá)45％），不能滿足水泥生產(chǎn)的要求，不受市場的青睞，只能堆放于濕灰灰?guī)熘校e愈多，嚴(yán)重污染環(huán)境。隨著國家產(chǎn)業(yè)政策的不斷優(yōu)化，環(huán)保法規(guī)的日趨嚴(yán)歷，濕粉煤灰的妥善處理已被提上議事日程。只有提高粉煤灰綜合利用價值將濕粉煤灰以合理的能耗、簡潔的工藝進(jìn)行烘干，使其水份低于5％，才能變廢為寶，實現(xiàn)社會效益與經(jīng)濟(jì)效益的雙豐收。
三、濕粉煤灰物料特性及傳統(tǒng)烘干設(shè)備的弊端
       濕粉煤灰具有水份大，比重小，粒度細(xì)等顯著特點。傳統(tǒng)的烘干設(shè)備不能解濕粉煤灰的烘干問題。如使用傳統(tǒng)烘干機(jī)烘干粉煤灰時，由于該種物料具備上述三種特點，在設(shè)備內(nèi)形成風(fēng)洞，導(dǎo)致熱氣流短路，廢氣溫度高，熱損失非常嚴(yán)重。在 初水份≤20％，終水份≤5％時，煤耗為15～20Kg標(biāo)煤/T干料。

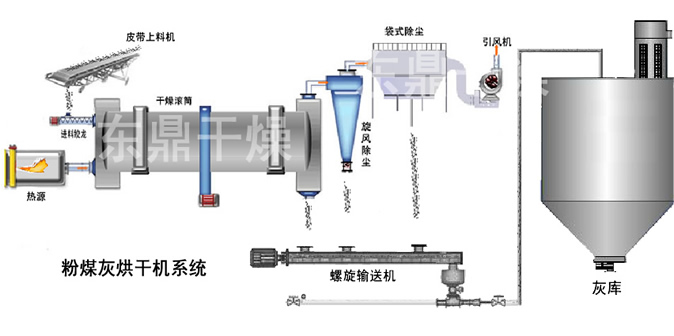

四、粉煤灰烘干機(jī)系統(tǒng)工作原理及特點
在熱風(fēng)爐的熱風(fēng)溫度達(dá)350℃時，在PC系統(tǒng)指示下，各設(shè)備開始工作。濕料輸送設(shè)備將水份低于20％的濕粉煤灰送入打散喂料機(jī)內(nèi)，打散喂料機(jī)具有打散和輸送雙重功能，使物料均勻地送人帶式輸送機(jī)，然后進(jìn)入儲料倉，再經(jīng)過螺旋喂料器，均勻的將粉煤灰送入干燥滾筒內(nèi)。該設(shè)備比傳統(tǒng)滾筒烘干機(jī)節(jié)約能源三分之一，大大降低了生產(chǎn)成本，該技術(shù)在國內(nèi)處于領(lǐng)先水平，其工作原理如下：物料由供料裝置進(jìn)入三層滾筒的內(nèi)層,實現(xiàn)順流烘干,物料在內(nèi)層的抄板下不斷抄起、散落呈螺旋行進(jìn)式實現(xiàn)熱交換，物料移動至內(nèi)層的另一端進(jìn)入中層，進(jìn)行逆流烘干，物料在中層不斷地被反復(fù)揚進(jìn)，呈進(jìn)兩步退一步的行進(jìn)方式，物料在中層既充分吸收內(nèi)層滾筒散發(fā)的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達(dá)到佳干燥狀態(tài)。物料行至中層另一端而落入外層，物料在外層滾筒內(nèi)呈矩形多回路方式行進(jìn)，達(dá)到干燥效果的物料在熱風(fēng)作用下快速行進(jìn)排出滾筒，沒有達(dá)到干燥效果的濕物料因自重而不能快速行進(jìn)，物料在此矩形抄板內(nèi)進(jìn)行充分干燥，由此達(dá)到干燥效果，完成干燥過程。濕粉煤灰與熱氣流進(jìn)行了充公的熱交換，其主要方式為對流和熱傳導(dǎo)，輻射的方式也有一定的作用。三層滾筒結(jié)構(gòu)有利于沿長物料在設(shè)備內(nèi)的停留時間，即增加了熱交換時間，提高了熱能使用效率，又減少了設(shè)備占地面積。

粉煤灰烘干機(jī)系統(tǒng)主要特點
1 設(shè)備所需投資是國外進(jìn)口產(chǎn)品1/6。
2 物料終水份確保0.5%以下，是粉煤灰及礦渣粉生產(chǎn)線 先產(chǎn)品。
3 筒體自我保溫?zé)嵝矢哌_(dá)80%以上（傳統(tǒng)單筒烘干機(jī)熱效率僅為35%）提高熱效率45%。
4 燃料可適用煤、油、汽，能烘干20mm以下的塊料、粒料粉狀物料。
5 比單筒烘干機(jī)減少占地面積50%左右，土建投資降低50%左右，電耗降低于60%。
6 采用和合金鋼板制造比普通鋼耐磨4倍。
7 可根據(jù)用戶要求輕松調(diào)控所需要的終水份指標(biāo)。
8 出氣溫度低，除塵設(shè)備使用時間長。
9 無需大小齒輪轉(zhuǎn)動，采用拖輪轉(zhuǎn)動。

五、粉煤灰烘干機(jī)系統(tǒng)設(shè)計中應(yīng)注意的問題
1、初水份的控制。從電廠剛剛排放出來的濕粉煤灰水份一般在45％左右。這時立即烘干，生產(chǎn)成本較大，對設(shè)備亦構(gòu)成較大壓力。在通風(fēng)良好的地方堆放15天左右，使水份下降至20％左右，再進(jìn)行處理。
2、除塵器的選型。因粉煤灰顆粒細(xì)、密度輕，干燥后在負(fù)壓狀態(tài)下，易被氣流帶走，導(dǎo)致流體介質(zhì)發(fā)生變化，且含塵氣體水份較大。除塵器應(yīng)依據(jù)上述工藝狀態(tài)進(jìn)行選擇。
3、干料輸送設(shè)備應(yīng)注意密封。
4、熱風(fēng)爐的選擇。熱風(fēng)爐應(yīng)選用效率高，能充分燃用劣質(zhì)煤，操作方便的爐型。
